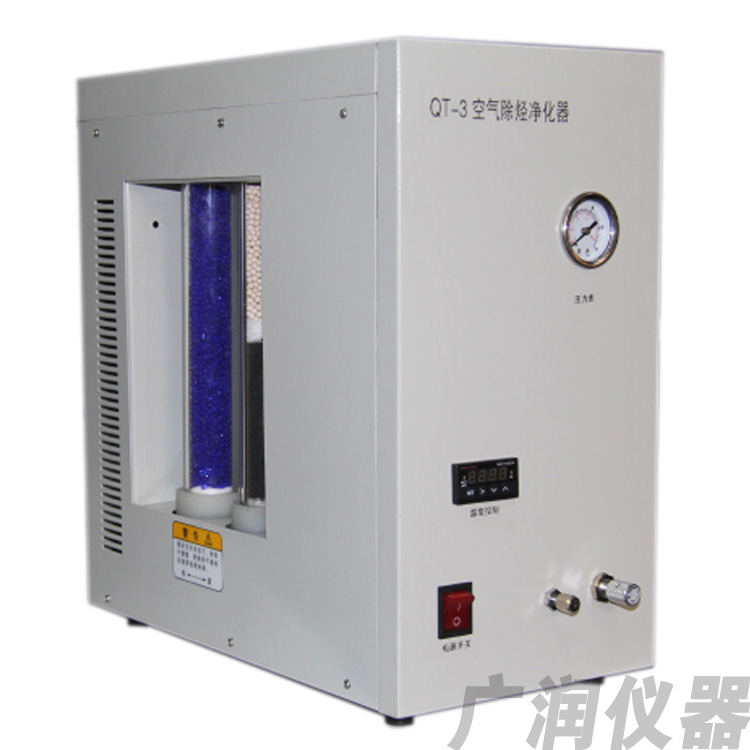

空气除烃净化器/除烃装置/除烃仪的制作方法






 空气除烃净化器的制作方法:

       本实用新型涉及一种净化器,具体是涉及一种除烃空气净化器,用于石化 和炼油等企业排放的含烃气体的净化。

       炼油及石油化工企业在正常生产、装置停工检修及突发性排污过程中都会 向环境排放大量的烃类物质,造成了能源浪费及环境污染。因此,环境空气中 总烃的测定及固定污染源排气中非甲烷总烃的测定成为大家普遍关注的问题。

       GD/T 15263-94《环境空气总烃的测定气相色谱法》及HJ/T 38-1999
《固定污染源排气中非甲烷总烃的测定气相色谱法》规定了环境空气及固定 污染源排气中总烃及非甲垸总烃的测定方法,由于样品气中含有氧气,由FID 得到的总烃峰中包含了氧峰,因此,必须在与样品测定相同的条件下,由除烃 空气样测得氧峰高度,以扣除总烃色谱峰中氧峰干扰。目前已知的测环境空气 中总烃方法,测量精度低,测量方法复杂。

      本实用新型的目的是提供一种专用空气除烃净化器,工作性能稳定,除烃 效果好,有利于环境综合治理。 采用的技术方案是
除烃空气净化器是以GB/T 15263-94和HJ/T 38-1999为依据,设计制作的 专用空气除烃设备

      除烃空气净化器,包括仪器壳体、除空气装置和空气除烃装置,其特征在 于所述除空气装置包括空气流量计、第一级滤烃器、第二级滤烃器、高温管式 加热炉、Lm预热管、钯6201反应器、第三级滤烃器、第四级滤烃器和净化/旁 路切换阀组成;

      第一级滤烃器和第三级滤烃器在结构上相同,由不锈钢第一外筒、硅胶层、 5A分子筛及第一铜网、第二铜网和第三铜网构成;第一铜网和第三铜网分别固 定在不锈钢第一外筒的两端,第二铜网固定在不锈钢第一外筒的中部;在不锈 钢第一外筒内位于第一铜网和第二铜网之间充填硅胶层,在不锈钢第一外筒内 位于第二铜网和第三铜网之间设置5A分子筛;第二级滤烃器为活性炭滤烃器,由不锈钢第二外筒,第四铜网和第五铜网 及粒状活性炭构成,第四铜网和第五铜网分别固定在不锈钢第二外筒的两端, 活性炭充填在不锈钢第二外筒内;

      第四级滤烃器为烧碱石棉滤烃器,由不锈钢第三外筒、烧碱石棉及第六铜 网和第七铜网构成;烧碱石棉充填在不锈钢第三外筒内,第六铜网和第七铜网 分别固定在不锈钢第三外筒的两端;

      高温管式加热炉由炉体、管式加热器构成;空气流量计的气体出口通过管路与第一级滤烃器的气体入口连接,第一级 滤烃器的气体出口通过管路与第二级滤烃器的气体入口连接,第二级滤烃器的 气体出口通过管路与Lm预热管连接,Lm预热管的另一端与钯6201反应器的一 端连接,钯6201反应器的另一端与第三级滤烃器的气体入口连接,Lm预热管 和钯6201反应器设置在高温管式加热炉的炉体内,第三级滤烃器的气体出口通 过管路与第四级滤烃器的气体入口连接,第四级滤烃器的出气口接净化旁路切 换阓的气体入口Lk,该阀的气体入口3k通过管路与第二级滤烃器的出气口连接。

操作步骤:
1、 接通电源,电源负荷(2KW)。
2、 按数显温度控制表增减健T 4设定温度值,设定温度值后按ENT健确 认。(此时加热器主回路没有上电)。
3、 温度值设定完,旋转电压调节器旋钮(0—220VAC可调给主回路上电)选 择一定的升温速度实现温度显示值与温度设定值相一致。利用电压调节器选择 适合的加热器供电电压可以有效的防止温度上升吋超调。

本实用新型的除烃空气净化器的工作原理:
利用5A分子筛、硅胶、活性炭、烧碱石棉的物理、化学吸附作用和钯6201 的催化作用,除去空气中的烃类及其它杂质,从而得到净化空气,以满足GB/T 15263—94及HJ/T38—1999标准中对除烃空气的要求。

主要的技术指标:
净化空气烃含量4xl0'2mg/M3
流量范围0-600ml/Min
催化反应器温度0~550°C
温度控制范围0~600°C
温度控制精度±0.5%
吸附柱4> 35x250mm
高温管式加热炉4> 150x3500mm 2KW
催化反应器
催化剂钯6201
床层高度80mm
U形管内径小4mm
预热管4>4xl000mm
电 源AC220V50Hz
本实用新型的优点
本实用新型的除烃空气净化器,结构简单,造价低,使用安全,维修方便, 特别是除烃效果好,达到GB/T 15263-94及HJ/T 38-1999标准中对除烃空气的要 求。


具体实施方式:
除烃空气净化器,包括除烃空气净化器的仪器壳体26、空气流量计1、第 一级滤烃器2、第二级滤烃器3、高温管式加热炉6、 Lm预热管-4、钯6201反 应器5、第三级滤烃器7、第四级滤烃器8、净化/旁路切换阀9组成。空气流量 计1为浮子流量计。
第一级滤烃器和第三级滤经器在结构上相同,由不锈钢第一外筒10、硅胶 层Ll、 5A分子筛12及第一铜网13、第二铜网14和第三铜网15构成。第一铜 网13和第三铜网15分别固定在不锈钢第一外筒10的两端,第二铜网14固定 在不锈钢第一外筒10的中部。在不锈钢第一外筒10内位于第一铜网13和第二 铜网14之间充填硅胶11,在不锈钢第一外筒10内位于第二铜网14和第三铜网 15之间设置5A分子筛。硅胶充填量5A分子筛充填量^:1。
第二级滤烃器3为活性炭滤烃器,由不锈钢第二外筒16,第四铜网17和第 五铜网18及粒状活性炭19构成,第四铜网17和第五铜网18分别固定在不锈 钢第二外筒16的两端,活性炭19充填在不锈钢第二外筒16内。其中活性炭要 经过盐酸浸渍、水洗中性后烘干。第四级滤烃器为烧碱石棉滤烃器,由不锈钢第三外筒20、烧碱石棉21及第 六铜网22和第七铜网23构成。烧碱石棉21充填在不锈钢第三外筒20内,第 六铜网22和第七铜网23分别固定在不锈钢第三外筒20的两端。
高温管式加热炉6由炉体24、管式加热器25构成。
空气流量计1的气体出口通过管路与第一级滤烃器2的气体入口连接,第 一级滤烃器2的气体出口通过管路与第二级滤烃器3的气体入口连接,第二级 滤烃器2的气体出口通过管路与Lm预热管4连接,Lm预热管4的另一端与钯 6201反应器5的一端连接,钯6201反应器5的另一端与第三级滤烃器7的气体 入口连接,Lm预热管4和钯6201反应器5设置在高温管式加热炉6的炉体24 内,第三级滤烃器7的气体出口通过管路与第四级滤烃器8的气体入口连接, 第四级F烃器8的出气口接净化旁路切换阀9的气体入口 Lk,该阀的气体入口 3k通过Fe路与第二级滤烃器3的出气口连接。

操作步骤:
1、 准备工作
① 系统试漏。
② 将装置接入色谱空气系统。
③ 接通装置供电电源。
2、 使用方法
① 温度仪表参见仪表使用说明书。
② 净化/旁路阀切换至净化侧。-
③ 调节流量。
④ 反应器温度稳定后,投入正常使用。
3、 开机/关机操作 3.1开机操作
① 逆时针调节电压调节旋钮到终点(此时输出电压为"0"伏)。
② 接通除烃空气净化器电源。
③ 设置控制温度。
④ 顺时针调节电压调节旋钮,使输出电压为100伏。 3.2关机操作
① 逆时针调节电压调节旋钮到终点(此时输出电压为"0"伏)。
② 温度降至20(TC关闭除烃空气净化器电源。 7注意事项① 定期检验装置除烃效果,若净化空气中烃浓度超过4xl(^Mg/M3,则须将 填装材料重新处理或更换。
② 小心加热炉外壳烫伤。
③ 禁置闲置不用时,请用仪器罩盖上,并用碱石棉将进气口和出气口堵塞上。

除烃空气的检验:
除烃空气净化器通入室内空气或空气钢瓶气,炉温升至450 500°C,温度 恒定2h后,取除烃净化空气至GDX-502柱色谱或其它同等方法测定无峰。即 认为除烃完全。
检验设备及条件如下
色谱仪GC—14B
色谱柱Gaskuro Pack 54 60/ 80(日本)ID 3.2 X3.1m 柱温80。C (COLT) 进样口温度150°C (INJT)。

1、除烃空气净化器,包括仪器壳体(26)、除空气装置和空气除烃装置,其特征在于所述除空气装置包括空气流量计(1)、第一级滤烃器(2)、第二级滤烃器(3)、高温管式加热炉(6)、1m预热管(4)、钯6201反应器(5)、第三级滤烃器(7)、第四级滤烃器(8)和净化/旁路切换阀(9)组成;第一级滤烃器和第三级滤烃器在结构上相同,由不锈钢第一外筒(10)、硅胶层(11)、5A分子筛(12)及第一铜网(13)、第二铜网(14)和第三铜网(15)构成;第一铜网(13)和第三铜网(15)分别固定在不锈钢第一外筒(10)的两端,第二铜网(14)固定在不锈钢第一外筒(10)的中部;在不锈钢第一外筒(10)内位于第一铜网(13)和第二铜网(14)之间充填硅胶层(11),在不锈钢第一外筒(10)内位于第二铜网(14)和第三铜网(15)之间设置5A分子筛;第二级滤烃器(3)为活性炭滤烃器,由不锈钢第二外筒(16),第四铜网(17)和第五铜网(18)及粒状活性炭(19)构成,第四铜网(17)和第五铜网(18)分别固定在不锈钢第二外筒(16)的两端,活性炭(19)充填在不锈钢第二外筒(16)内;第四级滤烃器为烧碱石棉滤烃器,由不锈钢第三外筒(20)、烧碱石棉(21)及第六铜网(22)和第七铜网(23)构成;烧碱石棉(21)充填在不锈钢第三外筒(20)内,第六铜网(22)和第七铜网(23)分别固定在不锈钢第三外筒(20)的两端;高温管式加热炉(6)由炉体(24)、管式加热器(25)构成;空气流量计(1)的气体出口通过管路与第一级滤烃器(2)的气体入口连接,第一级滤烃器(2)的气体出口通过管路与第二级滤烃器(3)的气体入口连接,第二级滤烃器(2)的气体出口通过管路与1m预热管(4)连接,1m预热管(4)的另一端与钯6201反应器(5)的一端连接,钯6201反应器(5)的另一端与第三级滤烃器(7)的气体入口连接,1m预热管(4)和钯6201反应器(5)设置在高温管式加热炉(6)的炉体(24)内,第三级滤烃器(7)的气体出口通过管路与第四级滤烃器(8)的气体入口连接,第四级滤烃器(8)的出气口接净化旁路切换阀(9)的气体入口1k,该阀的气体入口3k通过管路与第二级滤烃器(3)的出气口连接。

2、 '根据权利要求1所述除烃空气净化器,其特征在于所述的第一级滤烃器(2)和第三级滤烃器内充填有硅胶层和5A分子筛;所述空气流量计(1)为浮子流量计。
除烃空气净化器,包括由加热炉、1m预热管和钯6201反应器组成的高温管式加热炉装置、流量计、第一级滤烃器、第二级滤烃器、第三级滤烃器、第四级滤烃器和已知的炉温控制器。第一级滤烃器由硅胶滤层和5A分子筛构成,第二级滤烃器为活性炭滤烃器、第三级滤烃器由硅胶过滤层和5A分子筛构成。第四级滤烃器为烧碱石棉滤烃器。本实用新型的除烃空气净化器,结构简单,造价低,使用安全,维修方便,特别是除烃效果好,达到GB/T 15263-94及HJ/T38-1999标准中对除烃空气的要求。
